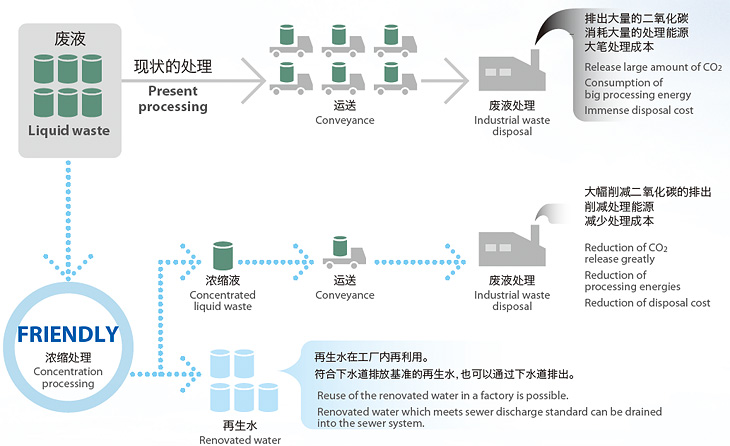

以前，生產工廠所產生的廢液直接委托給廢液處理公司進行處理。

此狀態下如果采用FRIENDLY，就可以大幅減少需要處理的廢液量，從而達到降低經費的目的。



高效處理能力

• 實現了高濃縮倍率，大幅削減了廢液處理成本
  實績值：水溶性廢液最大可以濃縮到1/20(根據具體廢液實機測試值為準)
• 各種水溶性廢液都可以對應
  處理實績：PS版用顯影液、水性光油洗淨廢液、潤版水廢液、FLEXO廢液、切削油（水溶性）、水性塗料廢液、食品廢液等

便利性和經濟性

• 只需要少量的電費和消泡劑。
• 24小時連續自動運轉使勞動負荷減輕
• 配載濃縮鍋的自動洗淨機能
• 手觸屏提高了操作性能
• 小型設計不用考慮設置場所

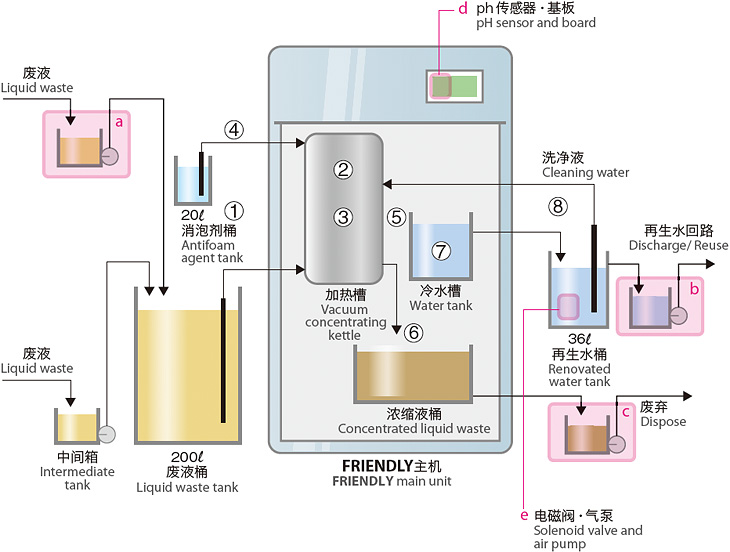

FRIENDLY的構造

①從廢液桶吸引廢液。
②濃縮鍋內減壓。
③濃縮鍋加熱，低溫沸騰。
④添加消泡劑，防止沸騰時發生泡沫。
⑤產生的蒸氣流到冷凍機部使其變成再生水。
⑥濃縮鍋內將剩余的濃縮廢液反復進行數次濃縮後，儲存到濃縮桶。
⑦再生水暫時儲存在機器內的冷水槽，然後再儲存到外部的再生水桶。
⑧機器外部的再生水自動洗淨時再次吸引到濃縮鍋。

選配

a) 廢液中間箱
ｂ）再生水中間箱
ｃ）濃縮廢液中間箱
ｄ）再生水ｐｈ表示
e) 再生水ｐｈ控制

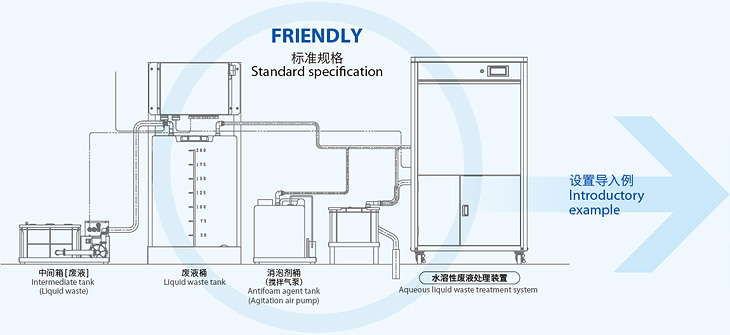

為了取得更好的效果　―　安裝布置圖

設置導入例

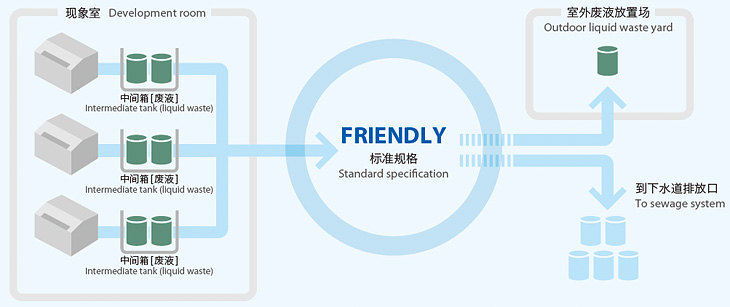

自動化示意圖
自動化的構造減輕了現場作業人員的勞動負荷，更發揮了削減成本的效果。

FRIENDLY	加熱器型	熱力泵型	加熱器型	熱力泵型
形式	CT-AQ5	CT-AQ5H	CT-AQ10	CT-AQ10H
處理能力	5L/h		10L/h
電源	3相 (3phase) 200V 50/60Hz
電氣容量/電流	約7.2KVA/ 約20.7A	約4.4KVA/ 約12.7Ａ	約10.6KVA/ 約30Ａ	約5.2KVA/ 約14.9Ａ
處理方式	減壓蒸餾方式
對像廢液	水溶性廢液
主機尺寸 （W×D×H）mm	700×900×1400mm		800×1000×1400mm
制品重量	約240kg（運轉時：約280kg）		約260kg（運轉時：約320kg）
運轉條件	周圍溫度：5 ～ 35℃、濕度：0 ～ 60％（無結露）
標准附屬品	廢液桶(200ℓ)×1個、消泡劑桶(20ℓ)×1個
	濃縮液桶(18ℓ)×2個、再生水桶(35.7ℓ)×1個
	廢液中間箱×1台
其他消耗品	消泡劑（請使用我司推薦的消泡劑。）

選配

• 廢液中間箱（追加用）
• 再生水中間箱
• 濃縮液中間箱
• 再生水pH表示
• 再生水pH控制（利用曝氣的pH調整機能）
  ※需要和再生水pH表示一起選擇。

實現省電力的熱力泵型

實現了比舊型產品節省一半電力

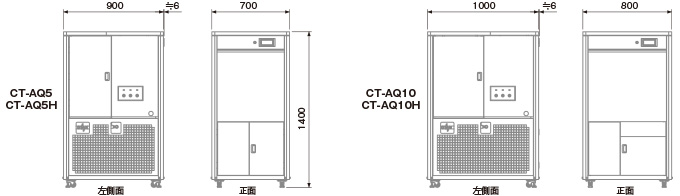

外觀尺寸圖
